国产视频97_av电影一区_亚洲成人一区_国产一区二区三区在线_亚州中文_午夜精品久久久久久久久_91大片

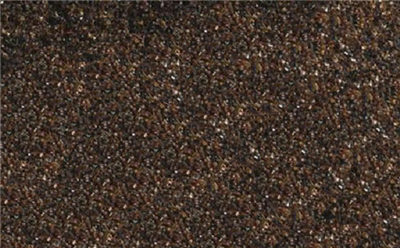

    助焊劑是一種在焊接時能熔化形成渣和氣體，對熔化的金屬進行保護和冶金處理的顆粒物質。埋弧焊焊劑制造商下面告訴你什么是助焊劑，以礦物原料為主，含少量脫氧劑、合金劑。對于助焊劑的基本要求，本公司總結如下：1、助焊劑應具有良好的冶金性能；2、助焊劑應具有良好的焊接工藝性能，應按規定的參數焊接，確保電弧燃燒平穩，良好的熔合，過度光滑，焊縫成形良好，易于脫渣；3、助焊劑應具有較低的含水率和良好的抗濕性，出廠焊劑含水率應小于0.2%。
    四是焊劑中機械夾渣不大于0.3%；五是焊劑中的硫、磷含量應較低；硫含量不大于0.06%，磷含量不大于0.08%；六是焊劑應具有一定的粒度，一般焊劑的粒度分為8-40目，細粒度14-60目。埋弧焊焊劑制造商分析焊接用料注意事項。1、不銹鋼焊條一般分為鈦鈣型和低氫型兩種。盡可能使用直流焊接電流，有利于克服焊條發紅及熔深的問題。鈦合金型焊條不適合全位置焊接，只能采用平焊和平角焊；低氫型焊條可以采用全位置焊接。
    不銹鋼焊條在使用過程中應保持干燥。為了防止裂紋、凹坑、氣孔等缺陷的產生，鈦鈣型焊料在焊接前1小時在150-250℃，低氫型焊料在200-300℃烘干。不要多次干燥，否則藥皮容易脫落。三、焊口清潔，同時防止焊條沾上油和其他污垢，以免增加焊縫含碳量，影響焊接質量。為防止受熱而產生晶間腐蝕，焊接電流不能過大，一般應比碳鋼焊條低約20%，電弧不能過長，層間快速冷卻，適合窄道焊。
    五、埋弧焊焊劑制造商提示你引弧時要注意，不要在非焊接部位引弧，盡量選擇與焊件材質相同的板材來引弧。應盡量采用短弧焊，弧長一般在2-3毫米，弧長過大容易產生熱裂。
