焊接工藝中U型、X型、V型坡口的區別總結

下面根據不同的接頭形式分別介紹坡口形式

（1）對接接頭：

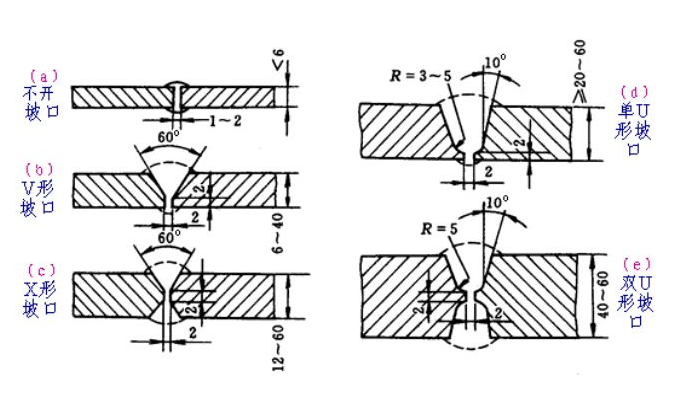

圖1 對接接頭的坡口形式

        對接接頭是各種焊接結構中采用最多，也是最完善的一種接頭形式，例如，鍋爐鍋筒的縱、環焊縫都是對接接頭。

         一般情況下，手工電弧焊焊接6 mm以下和自動焊焊接14 mm的焊件時，采用V形坡口，V形坡口加工較方便，但焊后工件容易發生變形；
         鋼板厚度為12～60 mm時，可采用X形坡口，X形坡口比V形坡口好，在同樣厚度下，它能減少熔敷金屬量約1/2，另外，由于焊縫對稱，焊件變形小，它主要用于大厚度以及要求變形較小的結構中；
         U形及雙U形坡口的焊著金屬量更少，焊接變形也少，但這種坡口加工較復雜，一般只在較重要的及板厚較大的結構中采用，如電站鍋爐鍋筒用電弧焊焊接的環縫常采用這種形式。在工業鍋爐制造中，因受加工條件限制，一般采用V形坡口和不對稱的X形坡口，對于小直徑鍋筒筒體，內側不便用自動焊施焊時，常采用V形坡口。
